Linux 磁盘Raid 阵列介绍~

　　在做数据库维护的时候，经常会跟磁盘打交道，对于“Raid”这个词，肯定大家都不陌生，今天我们讲讲Raid阵列。

　　01、Raid概念

　　Raid全程是(Redundant Array of Idependent Disks)也叫独立磁盘冗余数组，简单理解就是磁盘的一种阵列排布。

　　它的基本原理就是将很多廉价的磁盘通过拼接的方法组合在一起，实现一个磁盘组，对外提供服务，符合了"人多力量大"的宗旨。

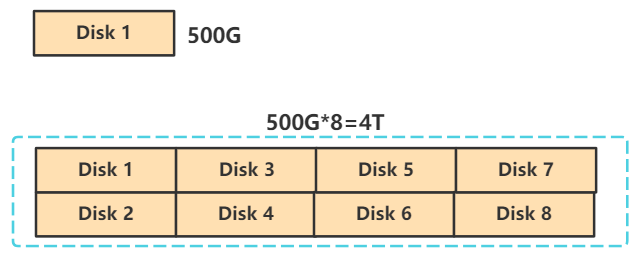

　　如何拼接?简单画一下，就能明白：

　　我们假设图中Disk有500G，那么当我们通过拼接的方法，将8个Disk拼接在一起，那么这个"大磁盘"的容量就会变成4TB，而且，它的吞吐也会比单个磁盘更好。因为整体来看，这个大磁盘是单个磁盘性能的线性叠加。

　　像上面那样，物理上一个一个的磁盘，就被我们拼接成了一个“逻辑上的大磁盘“，操作系统也会将这个磁盘阵列当做一整块磁盘来对待。

　　通常我们做Raid，是想要提升磁盘的某些方面的性能：

　　1、增强磁盘的IO能力、容量和整体效能。

　　2、增强磁盘的冗余度或者高可用程度。

　　3、对数据成块存取，多块盘同时读取，减少磁盘寻道时间，提升磁盘响应速度

　　02、常见的Raid类型

　　最常见的Raid模式，分为Raid 0 、Raid 1、Raid 5、Raid 1-0、Raid0-1等。下面我们简单介绍：

　　Raid 0 (并行阵列)：

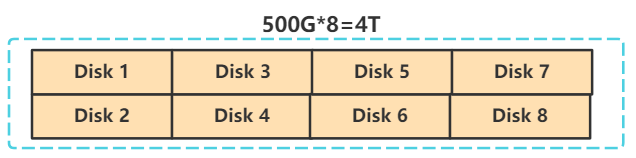

　　其实，我们上述图中拼接方法，就是一个Raid 0 的阵列。它就是一个简单的拼接，磁盘之间没有冗余，并行进行I/O操作：

　　优点：

　　多块磁盘的效能是单个磁盘效能的线性叠加。

　　缺点：

　　没有冗余能力，某一个磁盘坏了，会导致整个Raid阵列都不可用。

　　Raid 1(镜像阵列)：

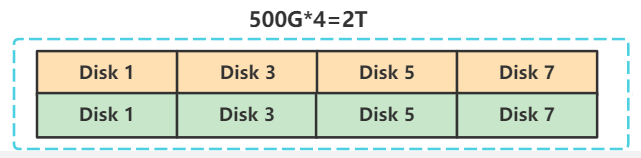

　　至少需要2组及以上的磁盘互为镜像，如下图：

　　注意，Raid 1的方法，虽然也使用了8块盘，但是黄色部分和绿色部分互为镜像，存储的数据是一致的，所以8块盘实际的存储容量只有500G*4=2T，而不像上面的Raid 0可以存储4T容量。

　　优点：

　　可靠性较高，磁盘数据有冗余，坏掉一块盘，整个磁盘阵列还是可用的。

　　缺点：

　　磁盘的利用率很低，冗余数据页需要浪费一块磁盘。

　　Raid 5：

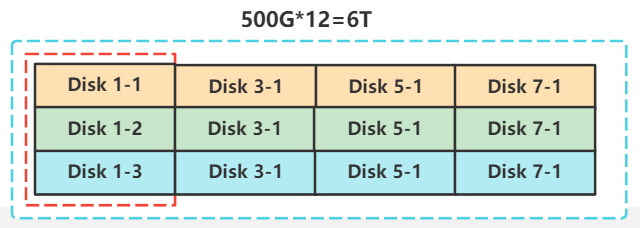

　　它是一种磁盘性能和可靠性兼顾的一种阵列。它不对数据进行备份，但是需要记录数据的奇偶校验信息，并且将业务数据和奇偶校验信息同时存入Raid 5的磁盘上。Raid 5至少需要3块磁盘。

　　简单理解，它存储的内容=奇偶校验信息+真实数据。当Raid 5 中的一块磁盘坏掉的时候，Raid 5有一种能力，就是利用剩下的数据和响应的奇偶校验信息去恢复损坏的数据。

　　优点：

　　单块磁盘损坏，还可以恢复数据。

　　磁盘空间利用率比Raid 1镜像阵列高。

　　缺点：

　　磁盘数据的恢复能力不如Raid 1镜像阵列

　　由于存在奇偶校验信息，写入性能会受到影响

　　Raid 1-0(先镜像再并列)：

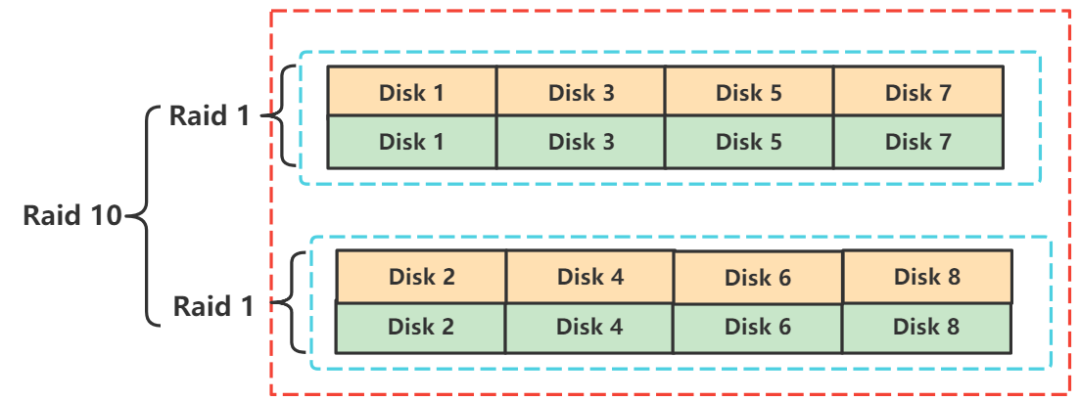

　　Raid 1和Raid 0各有各的优势，所以人们就想办法将这些优势给组合在一起，扬长避短。于是就有了Raid 10这种方案，它的基本架构如下：

　　我们可以看到，图中每块磁盘先进行镜像冗余，然后再将两个大的存有冗余的磁盘并列在一起。

　　Raid 10 的本质，是底层硬盘先做一个Raid 1的镜像阵列，然后在Raid 1 的基础上，再做一个Raid 0 的并行阵列。

　　优点：

　　数据可靠性，比单纯的Raid 0高很多。

　　缺点：

　　需要的磁盘较多

　　读写速度不如Raid 0-1

　　Raid 0-1(先并列再镜像)：

　　Raid 01和Raid1-0刚好相反，它是先将Raid盘进行并列，之后再进行镜像。

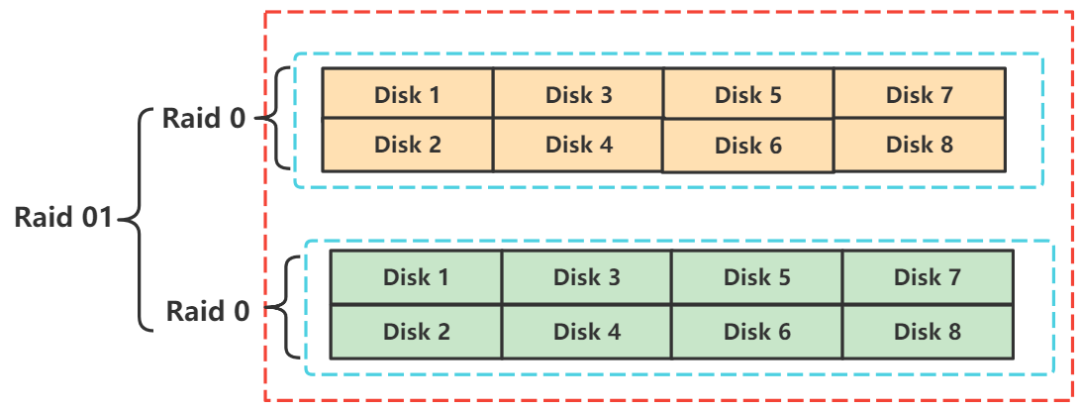

　　图中的磁盘都是先进行并列阵列，然后再将2块并列的大磁盘进行镜像阵列。

　　优点：

　　读写速度比Raid10更快

　　有一定的镜像冗余能力

　　缺点：

　　可用性没有Raid 10高(只要某个Raid 0阵列中一块磁盘不可用，这个Raid 0阵列就不可用)

　　03、总结

　　从上面我们的分析中，可能你已经了解了不同的磁盘阵列的优点和缺点，那么线上环境，究竟哪种会更好?

　　其实对于数据库环境来说，建议选择Raid 10，因为可用性层面来讲，Raid 10比Raid 01更好。

　　在机械磁盘时代，使用Raid阵列来排列还是很常见的。目前，SSD的价格已经比较便宜了，使用一块完整的SSD性能甚至会远远超过机械盘的Raid 阵列。一个简单的性能排序如下：

　　单块机械盘 < 机械盘阵列 < SATA SSD < NVME SSD

　　资源充足的情况下，肯定是选择SSD优先，如果资源不充足，但是又有一定的性能要求，建议配置机械盘的阵列。
